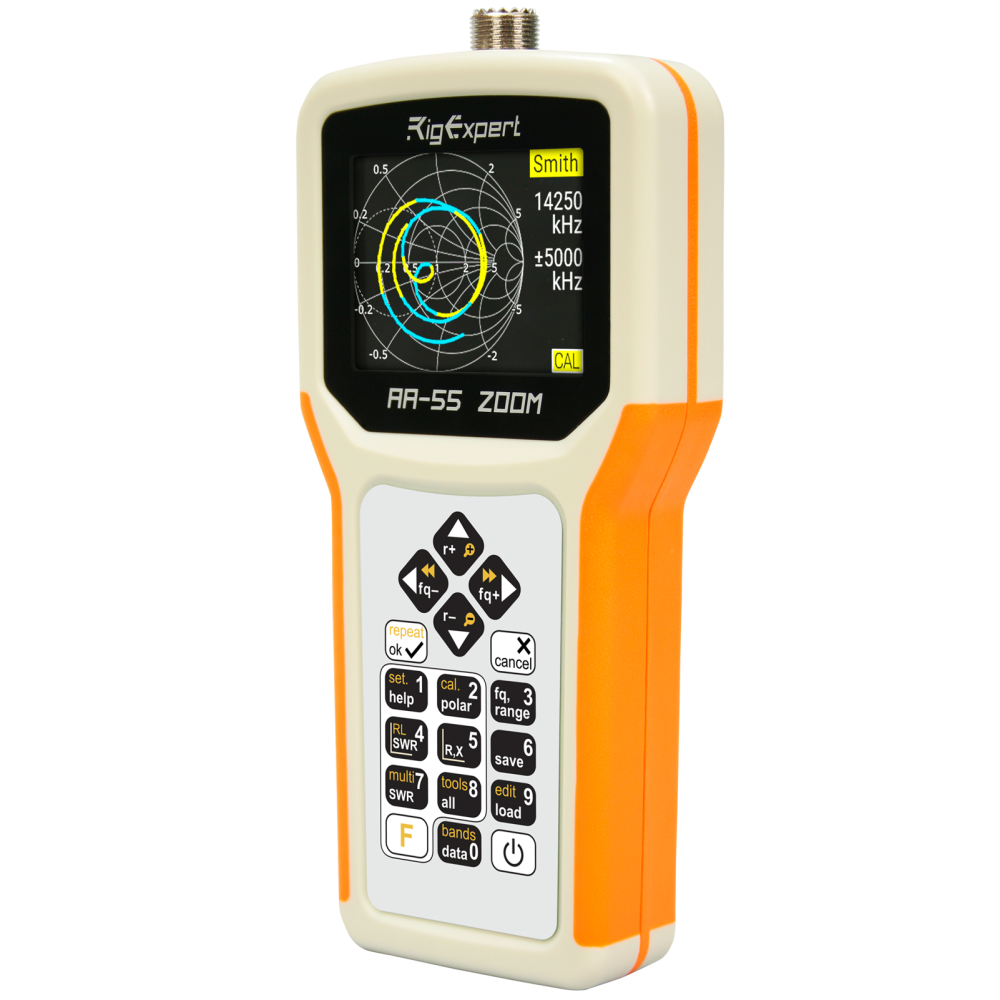

RigExpert AA-55 Zoom антенный анализатор

RigExpert AA55 ZOOM Анализатор предназначен для измерения КСВ (коэффициента стоячей волны), возвратных потерь, потерь в кабеле а также других параметров реактивных нагрузок в диапазоне от 60 кГц до 55 МГц.

Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.

При помощи этого анализатора с успехом решаются следующие задачи:

•  Быстрая проверка антенны
•  Настройка антенны
•  Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
•  Изготовление коаксиальных линий и измерение их параметров
•  Тестирование кабелей и выявление их повреждения
•  Измерение емкости и индуктивности реактивных нагрузок

Технические характеристики антенного анализатора RigExpert AA 55 ZOOM:

Частотный диапазон: от 0.06 до 55 МГц
Дискретность ввода частоты: 1 кГц
Измерение в 25, 50, 75 и 100-омных системах
Диапазон измерения КСВ: 1…100 – в числовом представлении, 1 … 10 – в графическом режиме
Отображение КСВ: цифровое и в виде аналогового индикатора
Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении, 0…1000, -1000…1000 – в графическом режиме
Режимы отображения:

•  КСВ на одной или нескольких частотах
•  КСВ, возвратные потери, R, X, Z, L, C и фазовый угол на заданной частоте
•  График КСВ, 100 точек
•  График R,X, 100 точек
•  Диаграмма Смита 100 точек
•  График возвратных потерь 100 точек
•  Кабельный тестер (графики потерь и характеристического сопротивления)

Опциональная калибровка (open-short-load).

Энергонезависимая память:
– 10 ячеек для сохранения результатов измерений

Выход КВ:
–    Тип коннектора: UHF (SO-239)
–    Форма выходного сигнала: квадратная, от 0.06 до 55 MГц
–    Выходная мощность: +13 dBm (на нагрузке 50 Oм)

Питаниие:
–    Две щелочные батарейки с напряжением 1.5 В, типоразмер AA
–    Два никель-метал-гидритных аккумулятора на напряжение 1.2 В, типоразмер AA*
–    Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
–    При подключении анализатора к компьютеру – питание от USB-шины

Интерфейс:
–    Цветной TFT-дисплей, 320×240 точек
–    Влагозащитная клавиатура, 6×3 клавиш
–    Многоязычное меню и система помощи
–    Подключение к компьютеру через интерфейс USB

Габаритные размеры: 103 мм x 207 мм x 37 мм

Диапазон рабочих температур: 0…40 °C

Вес: 310г без батареек

Гарантия: 2 года

GTIN-13: 4820185420099

RigExpert AA-55 ZOOM производится в Украине.

Спецификация может быть изменена без предварительного уведомления.

*Аккумуляторы не входят в комплект поставки анализатора.

Комплект поставки анализатора РигЭкперт АА 55 Зум:

•  RigExpert AA-55 ZOOM
•  USB кабель
•  Чехол
•  Руководство пользователя
•  Щелочные батарейки
