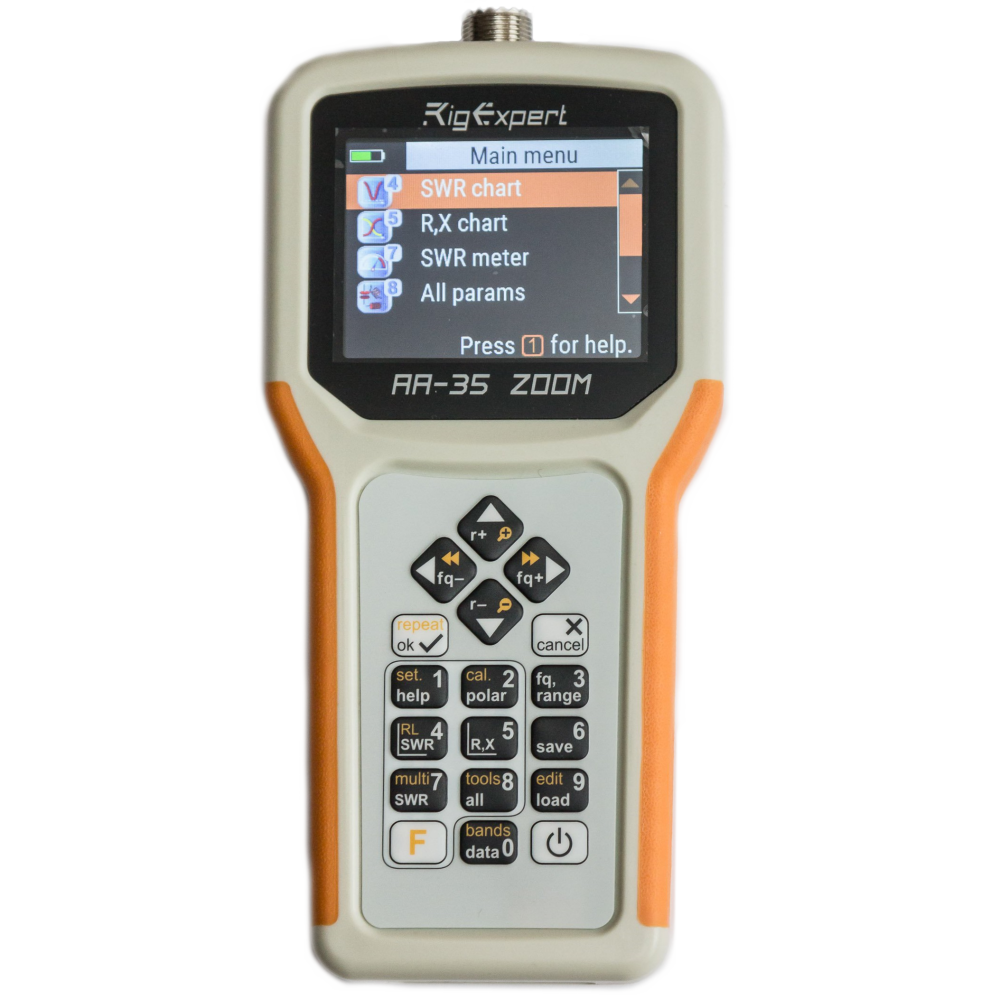

RigExpert AA-35 Zoom антенный анализатор

Анализатор предназначен для измерения КСВ (коэффициента стоячей волны), возвратных потерь, потерь в кабеле а также других параметров реактивных нагрузок в диапазоне от 60 кГц до 35 МГц.

Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.

При помощи этого анализатора с успехом решаются следующие задачи:

•  Быстрая проверка антенны
•  Настройка антенны
•  Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
•  Изготовление коаксиальных линий и измерение их параметров
•  Тестирование кабелей и выявление их повреждения
•  Измерение емкости и индуктивности реактивных нагрузок

Технические характеристики антенного анализатора RigExpert AA 35 ZOOM:

Частотный диапазон: от 0.06 до 35 МГц
Дискретность ввода частоты: 1 кГц
Измерение в 25, 50, 75 и 100-омных системах
Диапазон измерения КСВ: 1…100 – в числовом представлении, 1 … 10 – в графическом режиме
Отображение КСВ: цифровое и в виде аналогового индикатора
Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении, 0…1000, -1000…1000 – в графическом режиме
Режимы отображения:

•  КСВ на одной частоте
•  КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
•  График КСВ, от 20 до 500 точек
•  График R,X, от 20 до 500 точек
•  Диаграмма Смита, от 20 до 500 точек
•  График возвратных потерь, от 20 до 500 точек
•  Кабельный тестер (графики потерь и характеристического сопротивления)

Опциональная калибровка (open-short-load).
Антенный разъем:

•  Тип разъема: UHF (SO-239)
•  Форма выходного сигнала: прямоугольная
•  Выходная мощность: +13 dBm (на нагрузке 50 Ом)

Питание:

•  Две щелочные батарейки с напряженим 1.5 В, типоразмер AA
•  Два никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AA *
•  Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
•  При подключении анализатора к компьютеру –  питание от USB-шины

Интерфейс:

•  Цветной TFT-дисплей, 320×240 точек
•  Влагозащитная клавиатура, 6×3 клавиш
•  Многоязычные меню и система помощи
•  Подключение к компьютеру через интерфейс USB

Размеры: 103 мм x 207 мм x 37 мм
Рабочая температура: 0…40 °C
Масса: 310г
Гарантийный срок: 2 года
GTIN-13: 4820185420105

Анализатор RigExpert AA-35 ZOOM изготовлен в Украине.

Спецификация может быть изменена без предварительного уведомления.

* Аккумуляторы не входят в комплект поставки анализатора.

Комплект поставки анализатора РигЭкперт АА 35 Зум:

•  RigExpert AA-35 ZOOM
•  USB кабель
•  Чехол
•  Руководство пользователя
•  Щелочные батарейки
