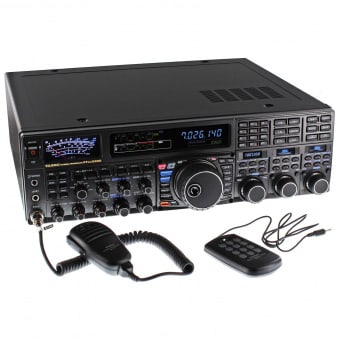

Yaesu FTdx 5000 MP LTD EXP
Под заказ: уточним срок и цену за час — позвоните 8-800-775-45-42 или оставьте запрос
- Доставка по России и самовывоз в Москве
- Оплата наличными или по счёту для организаций
- Гарантия производителя, помощь с настройкой
Характеристики
| Частота | 1.8-56 МГц (КВ) |
|---|---|
| Гарантия производителя | 12 месяцев |
Описание
Повышенный уровень выходной мощности 200 Вт
Надежный и высокопроизводительный оконечный усилительный каскад радиостанции FTDX 5000 включает в себя два высоконадежных полевых транзистора, VRF-150 (напряжение сток-исток 170 В, напряжение исток-затвор ±40 В, общая рассеиваемая мощность 300 Вт) в двухтактной конфигурации, надежно обеспечивает уровень выходной мощности 200 Вт (класс работы А, 75 Вт).
Внутренний источник питания
Все три приемопередатчика серии FTDX 5000 имеют встроенный источник питания
ДВА абсолютно независимых приемных каскада
Все приемопередатчики FTDX 5000 имеют два (2) абсолютно независимых приемника, что обеспечивает производительность и гибкость применения, которая ранее была доступна только в гораздо более дорогих моделях радиостанций.
Диапазон и точка пересечения (IP3) 3-го порядка
Однополосный SSB (ширина диаграммы направленности 2.4 кГц)
10 кГц SEP.:106 дБ, IP3 +40 дБм
Непрерывный CW (ширина диаграммы направленности 500 Гц)
10 кГц SEP:112 дБ, IP3 +40 дБм
2 кГц SEP. :105 дБ, IP3 +36 дБм
1 кГц SEP. : 99 дБ, IP3 +25 дБм
*Генератор переменной частоты VFO-A/Основной приемник @ 14 МГц, IPO1
Сверхточные “верхние” фильтры
Сверхточные “верхние” фильтры для генератора переменной частоты VFO-A/Основного приемника.
Частота фильтрации выбирается: *300 Гц, 600 Гц, 3 кГц (шестиполюсный кварцевый фильтр), 6 кГц, 15 кГц (четырехполюсный монолитный кварцевый фильтр MCF)
*Фильтр 300 Гц является необязательным для FTDX 5000 и FTDX 5000D. В радиостанции FTDX 5000MP он встроен.
Высокопроизводительный 32-битный цифровой сигнальный процессор Yaesu DSP с плавающей запятой
Широко известный высокопроизводительный 32-битный цифровой сигнальный процессор DSP с плавающей запятой от компании Yaesu, построенный на основе TI TMS320C6727B (@300 МГц), по одному на каждый генератор переменной частоты VFO-A и VFO-B.
Пиковый аудиофильтр с изменяемым уровнем постоянного излучения CW и фильтры верхних/низких частот
Пиковый аудиофильтр с изменяемым уровнем постоянного излучения CW и фильтры верхних/низких частот, созданные на основе самых последних достижений в технологии цифровой обработки сигнала DSP.
- Ширина полосы при непрерывном излучении: 50/100/150/200/250/300/350/400/450/500 Гц
- Частота колебаний непрерывного излучения: 300~1050 Гц (с шагом регулирования 10 Гц)
Аналоговый прецизионный счетчик
Пользуйтесь той же измерительной системой больших размеров, что и в станциях серии FT DX 9000, благодаря аналоговому прецизионному счетчику и быстрому времени реакции.
Дисплеи с новыми функциями, облегчающими работу
В радиостанции имеется три дисплея с подсветкой для облегчения работы и управления частотой субгармоники, а также для функций графического отображения волны и меню.
Наличие выхода промежуточной частоты IF
Выход промежуточной частоты IF (9 МГц) с генератора переменной частоты VFO-A/Основного приемника
Удобная система индикации наиболее важных настроек
Радиостанция FTDX 5000 обеспечивает удобное и четкое отображение настроек коэффициента усиления микрофона / выходная радиочастотная мощность / частота колебаний при непрерывном излучении / скорость коммутации / уровень процессора / время задержки при голосовой передаче / время задержки при подключении.
-Их можно включать и выключать независимо друг от друга!
Представляем спектроскоп поиска станций SM-5000
Если для улучшения качества работы вам потребуется хороший спектроскоп, вы оцените наш полностью обновленный блок поиска станций SM-5000. В состав спектроскопа входит усовершенствованная система стереофонических громкоговорителей с превосходным качеством звучания – громкоговорители направлены на вас, а не в пространство над радиостанцией!
Прочие важные функции
- Блок управления данными Yaesu DMU-2000. Используйте его широкие возможности для регулировки звукового, частотного диапазона, спектра, записи событий в журнал, а также возможности его поворотного регулятора для управления радиостанцией с помощью подключенного компьютерного монитора.
- Внешние полностью автоматические блоки микроподстройки Yaesu. Существует три рабочих режима: A (диапазон 160 м), B (диапазоны 80 и 40 м), C (диапазоны 30 и 20 м).
Характерной особенностью трансивера является низкая первая ПЧ основного приёмника. Прмежуточная частота 9 МГц и добротные многокристальные руфинг-фильтры на частоты 300 Гц, 600 Гц, 3 кГц, 6 кГц, 15 кГц обеспечивают уникальную избирательность тракта.
УВЧ основного приёмника выполнен на малошумящем транзисторе 2SC4536 (NE46134) и включает в себя преселектор с плавной перестройкой частот от 1,8 до 28 МГц (VRF) и переключаемые полосовые фильтры на 15 фиксированных положений.
|
|
| Динамический диапазон основного приёмника: 112 dB, IP3 +40 dBm при разделении 10 кГц (CW / 500 HzBW, IPO1) |
Разработанные для этого трансивера 6/8 кристальные кварцевые фильтры, обеспечивающие высокий коэффициент прямоугольности для селекции по первой ПЧ имеют следующие характеристики: 300 Гц (опционально, включен в MP), 600 Гц (6-кристальный кварцевый фильтр), 3 кГц (8-кристальный кварцевый фильтр), 6 кГц (4-резонаторный MCF фильтр) 15 кГц (4-резонаторный MCF фильтр). |
Второй приёмник трансивера выполнен по классической технологии, с тройным преобразованием частоты. УВЧ с оригинальной системой перестраиваемого преселектора и переключаемых полосовых фильтров изготовлен на малошумящем транзисторе 2SC3357.
Смеситель первого преобразователя выполнен на 4-х тарнзисторах 3SK294. Руфинг-фильтр первой ПЧ имеет три значения на выбор 3/6/15 кГц. Частота первой промежуточной частоты выбрана 40,455 мГц, что облегчает селекцию сигналов по ПЧ. Третья ПЧ, как и в основном приёмнике, совмещена с блоком DSP.
|
|
Для различных антенн и диапазонных условий введена функция «4 положения IPO», позволяющая выбрать из 4 положений наиболее оптимальный вариант приёма. Имеющийся аттенюатор ослабляет сигнал на 0/-6/-12/-18dB. |
|
Смеситель выполнен по системе двойного сбалансированного преобразователя частот на восьми двухзатворных MOSFET транзисторах 3SK294. Двойные сбалансированные преобразователи, использующие транзисторы MOSFET структуры, имеют низкие потери при больших коэффициентах усиления на выходе входных цепей приёмника. |
|
Второе преобразование частоты совмещено с цифровой обработкой (DSP). Высокочастотная система 400 МГц HRDDS (Цифровой синтезатор высокого разрешения) улучшающая работу второго гетеродина приемника дополняет его структурную схему.
|

|
Технические характеристики Yaesu FTDX 5000 MP:
| Основные характеристики | |
| Диапазон частот, МГц |
передача: 1,8-29,7 МГц; 50-54 МГц (только любительские диапазоны) 5,16750 МГц; 5,33200 МГц; 5,34800 МГц; 5,36800 МГц; 5,37300 МГц; 5,40500 МГц (только версия США) прием: 30 КГц –60 МГц 1,8-29,7 МГц; 50-54 МГц (только любительские диапазоны) |
| Шаг сетки частот |
1/10 Гц (SSB, CW, AM), 100 Гц (FM) |
| Вид излучения | A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), F1D (PACKET), F2D (PACKET) |
| Стабильность частоты |
±0,05ppm (после 1 мин при –10°C до +60°C) |
| Импеданс антенны |
50 Ом 16,6–150 Ом, при включенном антенном тюнере 160-10м 25-100 Ом, несбалансированное (50 МГц –54 МГц) (с включенным тюнером, любительские диапазоны 1,8 –50 МГц, только на передач) |
| Потребление тока |
Режим приема (сигнал отсутствует) 1,8 А Режим приема (сигнал присутствует) 2,1 А Режим передачи (100 Вт) 23 А |
| Диапазон рабочих температур | -10°C∼ +60°C |
| Напряжение питания, В |
90-264 В переменного тока |
| Габариты, мм |
462x135x389 |
| Вес, г |
21000 |
|
Передатчик |
|
| Выходная мощность |
10- 200 Ватт (CW, LSB, USB, FM, RTTY, PKT) 5 - 50 Ватт (AM несущая) |
| Тип модуляции |
J3E (SSB): Балансная A3E (AM): Низкоуровневая F3E (FM): Переменная реактивность |
|
Полоса пропускания |
3 кГц (LSB/USB), 500 Гц(CW), 6 кГц(AM) 16 кГц (FM) |
| Сопротивление микрофона |
600 Ом (от 200 Ом до 10 кОм) |
|
Излучение гармоник |
Более чем на 60дБ (любительский диапазон) |
|
Приемник |
|
| Тип схемы |
VFO-A: Супергетеродин с двойным преобразованием частоты VFO-B: Супергетеродин с тройным преобразованием частоты |
| Промежуточные частоты |
VFO-A: 9 МГц/30 кГц (24 кГц для AM/FM) VFO-B: 40.455МГц/450кГц/30кГц (24 кГц для AM/FM) |
| Чувствительность приемника |
SSB (2,4 кГц, 10 дБS+N/N) 2 мкВ (0,1–1,8 МГц, IPO1) 0,2 мкВ (1,8–30 МГц, AMP2) 0,125 мкВ (50 –54 МГц) (RF AMP 2 включен «ON») AM (ширина полосы: 6 кГц, 10 дБ S+N/N, модуляция30 % @400 Гц) 3,2 мкВ (0.5 –1,8 МГц) (IPO включен«ON») 2 мкВ(1,8 -30 МГц) (RF AMP 2 включен«ON») 1 мкВ (50-54 МГц) (RF AMP 2 включен«ON») FM (ширина полосы: 15 КГц 12 дБ SINAD) 0,5 мкВ (28–30МГц) (RF AMP 2 включен «ON») 0,35 мкВ (50 –54 МГц) (RF AMP 2 включен«ON») |
|
Избирательность положение регулятора WIDTH: Center) |
Режим -6 дБ CW/RTTY/PKT 0,5 КГц или лучше SSB 2,4 КГц или лучше AM 6 КГц или лучше FM 12 КГц или лучше Режим -60 дБ CW/RTTY/PKT 750 Гц или меньше SSB 3,6 КГц или меньше AM 15 КГц или меньше FM 30 КГц или меньше |
|
Подавление по зеркальным каналам |
70 дБ или лучше (любительские диапазоны 1,8–30 МГц) 60 дБ или лучше (любительский диапазон 50 МГц –54 МГц) |
|
Максимальный уровень выходного аудио сигнала |
2,5 Вт на 4 Ом при 10% THD |
|
Выходное сопротивление аудио канала |
4-8 Ом (номинальное 4 Ом) |
| Кондуктивное излучение |
Менее 4 нановатт |
Характеристики могут изменяться в результате технических усовершенствований, без дополнительного извещения или обязательств; указанные характеристики гарантируются только в пределах радиолюбительских диапазонов.
Комплект поставки Yaesu FT dx 5000MP LTD EXP:
- Трансивер Yaes FTdx 5000MP LTD EXP
- микрофон (MH-31B8)
- клавиатура (FH-2)
- шнур питания
Дополнительные аксессуары:
- MD-200A8X Настольный микрофон с чрезвычайно точными характеристиками воспроизведения
- MD-100A8X Настольный микрофон
- YH-77STA Облегченные стерео наушники
- VL-1000/VP-1000 Усилитель мощности / блок питания от сети переменного тока
- RF μTuning Kit A Фильтр А для μ-резонансной настройки для диапазона 160 м
- RF μTuning Kit B Фильтр В для μ-резонансной настройки для диапазона 80/40 м
- RF μTuning Kit C Фильтр С для μ-резонансной настройки для диапазона 30/20 м
- VL-1000 Кабель CT (MDIN6P-MDIN6P 2m)
- Кабель подключения антенного редуктора (P/N T910155)
