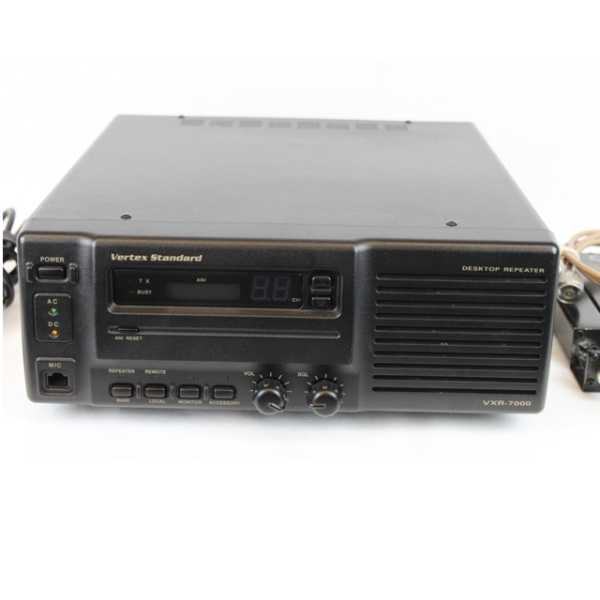

Vertex VXR-7000 25 Вт

Будучи полнофункциональным ретранслятором, устройство VXR-7000 мгновенно переходит в режим базовой станции при нажатии и удержании кнопки тангенты – Push to Talk Transmit. Как только кнопка будет отпущена, устройство снова переключится на режим ретрансляции.

Функционируя в локальном режиме, устройство VXR-7000 подчиняется командам оператора, который управляет им, нажимая на запрограммированные кнопки. Можно переключить устройство и на дистанционный режим управления – в этом случае оно будет следовать инструкциям, поступающим с внешнего модуля, который подключается к нему посредством аксессуарного разъема.

Устройство VXR-7000 поддерживает функцию декодирования сигналов DTMF, совместимую с функциями экстренного вызова (Emergency) и автоматического определения номера (ANI), которые реализованы в носимых и возимых радиостанциях Vertex Standard. При поступлении от носимой или возимой радиостанции сигнала экстренного оповещения, устройство VXR-7000 немедленно информирует об этом диспетчера громким звуковым сигналом и миганием светодиодных индикаторных ламп.

Чтобы обеспечить бесперебойную работу устройства при внезапном отключении электроэнергии, можно подсоединить к нему 12-вольтную аккумуляторную батарею. Цепь автоматического управления питанием немедленно переключит устройство на резервный источник энергоснабжения при любом отказе основного источника.

Другие функциональные возможности Vertex VXR-7000 25 Вт:

• 16 каналов
• 47 тонов CTCSS / 108 кодов DCS, кодирование/декодирование
• 8-разрядный дисплей для отображения данных ANI / ENI
• Передача идентификационных данных CW
• BCLO, BTLO
• Кодирование и декодирование DTMF
• Многотоновое декодирование / коллективный ретранслятор (до 16 тонов)
• Таймер прекращения передачи (ToT), таймер ожидания (Hang Timer), защитный таймер (Guard Timer)
• 25-контактный разъем D-Sub для подключения аксессуаров

• Линейный порт

Технические характеристики Vertex Standard VXR-7000 25Вт:

Диапазон частот	ОВЧ: 136 – 150 МГц (А), 150 – 174 МГц (С) УВЧ: 400 – 430 МГц (A), 420 – 450 МГц (BS1), 450 – 480 МГц (D)
Количество каналов	16
Разнесение каналов	12,5/20/25 кГц
Шаг фазовой подстройки частоты	ОВЧ: 5,0 / 6,25 кГц УВЧ: 2,5 / 5,0 / 6,25 кГц
Диапазон рабочих температур	-25 +55°С
Напряжение питания	200 / 240 В переменного тока ±10% 50/60 Гц или 13,8 В постоянного тока
Габариты	325x115x391,5 мм
Вес	10 кг
Передатчик
Мощность	5/25 Вт
Модуляция	16K0F3E/ 11K0F3E
Ограничение модуляции	±5,0 кГц / ±2,5 кГц
Искажение звука	< 2,5% при 1 кГц
Паразитное излучение	-36 дБМ при ≤ 1 ГГц; -30 дБМ при > 1 ГГц
Приемник
Чувствительность	-2 дБ мкВ ЭДС 20 дБ SINAD
Мощность аудиовыхода	4 Вт при 4 Ом 10% THD
Избирательность	70 дБ / 60 дБ (25 кГц / 12,5 кГц)
Перекрестная модуляция	70 дБ
Подавление паразитных сигналов и помех по зеркальному каналу	70 дБ

Комплектация Vertex Standard VXR-7000 25Вт:

• ретранслятор Vertex Standard VXR-7000
• Сетевой кабель питания 220 В
• Техническая документация
