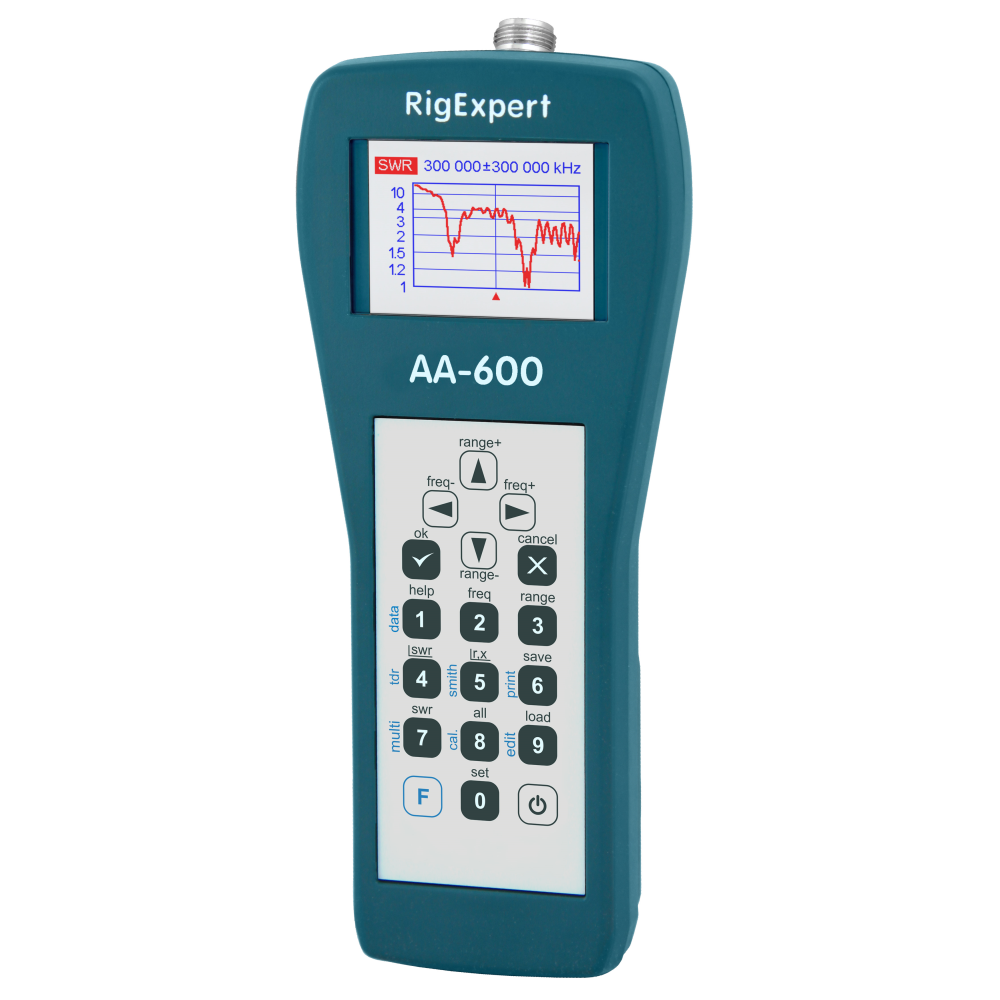

RigExpert AA-600 антенный анализатор

RigExpert AA-600, AA-1000 и AA-1400 – это многофункциональные анализаторы, предназначенные для проверки, настройки и ремонта антенн и антенно-фидерных трактов.

В первую очередь – это измерители КСВ (коэффициента стоячей волны) и импеданса антенны (векторный анализатор) в широком диапазоне частот.

Графическое отображение КСВ (коэффициента стоячей волны) и импеданса является ключевой особенностью этих анализаторов.

Удобные в использовании режимы измерений, как и дополнительные функции (память графиков, подключение к компьютеру и т.д.) делают RigExpert AA-600, AA-1000 и AA-1400 привлекательными как для профессионалов, так и для радиолюбителей.

При помощи этого анализатора с успехом решаются следующие задачи:

•  Быстрая проверка антенны
•  Настройка антенны
•  Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
•  Изготовление коаксиальных линий и измерение их параметров
•  Тестирование кабелей и выявление их повреждения
•  Измерение емкости и индуктивности реактивных нагрузок

Технические характеристики антенного анализатора RigExpert AA 600:

Частотный диапазон: от 0.1 до 600 МГц

Дискретность ввода частоты: 1 кГц

Измерение в 25, 50, 75 и 100-омных системах

Диапазон измерения КСВ: 1…100 – в числовом представлении,
1 … 10 – в графическом режиме

Отображение КСВ: цифровое и в виде аналогового индикатора

Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме

Режимы отображения:
–    КСВ на одной или нескольких частотах
–    КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
–    График КСВ, 80 точек
–    График R,X, 80 точек
–    Диаграмма Смита,80 точек
–    График возвратных потерь, 80 точек
–    Режим измерения неоднородностей линий передач

Опциональная калибровка (open-short-load).

Антенный разъем:
–    Тип разъема: N
–    Форма выходного сигнала: прямоугольная
–    Выходная мощность: -10dBm (на нагрузке 50 Ом)

Питание:
– Три щелочные батарейки с напряженим 1.5 В, типоразмер AA *
– Три никель-метал-гидридных аккумулятора на напряжение 1.2 В, емкостью 1800…3000 мАч
– Макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
– При подключении анализатора к компьютеру –  питание от USB-шины

Интерфейс:
–    Цветной TFT-дисплей, 320×240 точек
–    Влагозащитная клавиатура, 6×3 клавиш
–    Многоязычные меню и система помощи
–    Подключение к компьютеру через интерфейс USB

Размеры: 23x10x5.5 см

Рабочая температура: 0…40 °C

Масса: 650 г

Гарантийный срок: 2 года

Анализатор RigExpert AA-600 изготовлен в Украине. Спецификация может быть изменена без предварительного уведомления.

* Аккумуляторы не входят в комплект поставки анализатора.

Комплект поставки анализатора РигЭкперт АА 600:

•  RigExpert AA-600
•  Чехол с лямкой
•  Зарядное устройство
•  Кабель USB
•  Переходник N-UHF
•  Руководство пользователя
