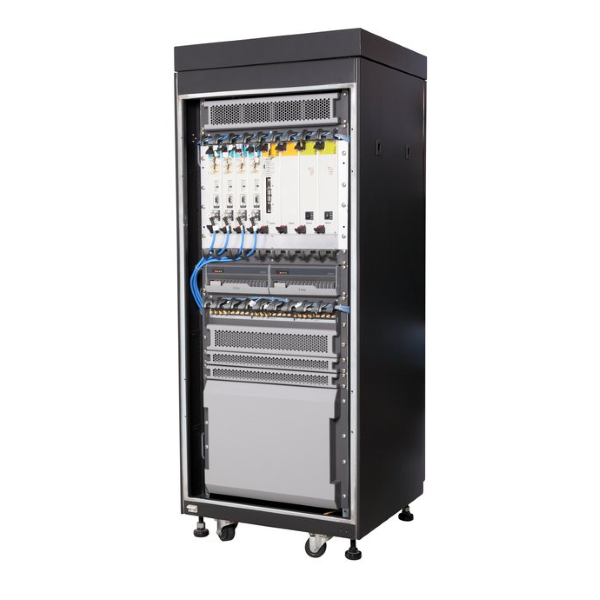

Hytera DS-6210 DMR Trunking PRO

Структура системы

Логически радиосистема Hytera состоит из базовых станций, служебного терминала, базовой коммуникационной сети и центра мобильной коммутации (MSO). Один центр мобильной коммутации обеспечивает до 100 сайтов и 800 несущих. Одна базовая станция обеспечивает до 16 несущих.

MSO подключаются через оборудование IP-передачи, формируя крупномасштабную сеть.

Ядром профессиональной транкинговой радиосистемы Hytera стандарта DMR является MSO, который состоит из целого ряда подсистем, расширяющих спектр функций станции. В число таких систем входят система управления сетью (NMS), диспетчерская система и цифровая система голосовой записи (DVRS).

Основные особенности системы:

• Модульная конструкция и отказоустойчивость, реализованная на нескольких уровнях, повышают надежность и производительность системы.
• MSO поддерживает механизмы локального и географического резервирования. При отказе одного центра его функции сразу же принимает на себя другой.
• Основные аппаратные компоненты системы резервируются, например: блок управления базовой станцией, главный канал управления транкинговой связью и блок питания.

Разнообразные услуги

• Услуги управления мобильностью: регистрация/снятие с регистрации, передача управления/роуминг и пр.
• Услуги передачи данных: текстовые сообщения, опрос GPS, пакетная передача данных*, сообщения о состоянии, аварийная сигнализация и пр.
• Дополнительные услуги: позднее подключение, контроль окружающей обстановки, мониторинг вызовов между другими абонентами, прерывание/обход, динамическое назначение номеров групп, голосовая запись, удаленный мониторинг, подключение дополнительных абонентов с текущему вызову*, сверхгрупповой вызов, передача данных и обновление через эфир, услуга голосования, групповое исправление и пр.
• Услуги обеспечения безопасности: проверка серийного номера оборудования, дистанционное отключение/включение радиостанции, комплексное шифрование и пр.
• Голосовые услуги: индивидуальные, групповые, аварийные, циркулярные вызовы, вызов всех радиостанций, диспетчерский вызов, вызов ТфОП, вызов MPT, обычный вызов DMR, аналоговый обычный вызов, дуплексный индивидуальный вызов для мобильной радиосвязи и пр.
• Встроенная система командного управления и географическая информационная система для милиции могут использоваться для обеспечения общественной безопасности.
• Для дальнейших разработок представляются такие интерфейсы API, как адаптированная диспетчерская система, система биллинга и пр.

• Архитектура на базе IP позволяет гибко формировать сеть.
• Система поддерживает разнообразные линии передачи (IP, E1 и пр.) и сетевые топологии.

• Структура «клиент/сервер» позволяет формировать сеть и расширять ее.
• Технология сенсорного экрана.
• Визуальная диспетчерская система GPS.
• Дружественный рабочий интерфейс и разнообразные функции.

• Полная совместимость с технологией DMR уровня 3, которая изначально обеспечивает большее покрытие по сравнению с другими технологиями.
• Радиочастотный модуль 50 Вт.
• Инновационная технология тройного разнесенного приема с услением 3 - 5 дБ.


*Функция будет поддерживаться в последующих версиях системы.

Базовая станция

Благодаря новейшим технологиям и разнообразным функциям, базовая станция профессиональной транкинговой связи Hytera стандарта DMR предлагает новые возможности связи с абсолютной надежностью и масштабируемостью.

Компоненты базовой станции

• Канальный блок (CHU)
• Блок управления базовой станцией (BSCU)
• Блок питания (PSU)
• Вентиляторы (FAN)
• Девайдер (DIU)
• Маршрутизатор
• Комбайнер (COM)

Преимущества

• Инновационный дизайн
• Кассетная конструкция упрощает техобслуживание и улучшает охлаждение.
• Модульная конструкция позволяет адаптировать систему под индивидуальные требования каждого пользователя.
• Технология тройного разнесения повышает динамическую чувствительность приемника.
• Порт ввода-вывода аварийных сигналов.
• Высокая надежность
• Модульная конструкция и отказоустойчивость значительно повышают надежность и производительность.
• Для таких ключевых устройств, как блок управления базовой станцией («горячее резервирование»), канальный блок транкинговой связи, блок питания, линии связи и пр., обеспечивается резервирование.

Система управления сетью (NMS)

Система управления сетью состоит из серверов и клиентов и выполняет такие функции, как управление, мониторинг, эксплуатация и техобслуживание системы.

Основные особенности:

• Обеспечивается полный спектр таких функций управления, как управление пользователями, конфигурацией, устранением неисправностей, обеспечением безопасности, топологией и статистика производительности.
• Поддерживается удаленное обновление и функция обновления через эфир (OTAP).
• Поддержка протокола SNMP упрощает интеграцию в разные системы управления, а структура «клиент-сервер» позволяет множеству пользователей одновременно работать в сложных и крупных сетях.

Диспетчерская система

Диспетчерская система состоит из таких модулей, как диспетчерский сервер, диспетчерские клиенты. Будучи частью профессиональной транкинговой радиосистемы DMR Hytera, диспетчерская система обеспечивает такие основные услуги голосовой связи, как индивидуальные и групповые вызовы. Используя цифровую транкинговую связь с максимальной эффективностью и сочетая услуги передачи данных (SMS, статусные сообщения и данные GPS) с голосовой диспетчерской связью, система обеспечивает расширенные возможности профессиональной диспетчерской связи для таких отраслей, как обеспечение общественной безопасности, общественные коммунальные службы, предприятия и деловой сектор.

Основные особенности

• Система поддерживает разнообразные услуги голосовой связи, в том числе индивидуальные, групповые, циркулярные вызовы, вызовы ТфОП, вызовы УАТС и вызовы всех радиостанций.
• Поддерживаются позднее подключение к групповому вызову и экстренные вызовы.
• В подробной истории вызовов записываются вызывающие и вызываемые стороны.
• Обеспечивается разнообразная звуковая и световая индикация.
• Поддерживаются предустановленные текстовые сообщения, сообщения о состоянии, групповая передача текстовых сообщений, шаблоны и экстренные сообщения.
• Поддерживаются вызовы между диспетчерами.
• Поддерживается функция динамического назначения номеров групп (DGNA), автоматическая голосовая запись, мониторинг, автоматическое определение местоположения транспортных средств и пр.
• Система поддерживает такие внешние инструменты, как сенсорный экран, понимающие более одного касания, ножной PTT и микрофон с кнопкой PTT («Нажми и говори»).
• Автоматическое определение местоположения транспортного средства (AVL)
• Загрузка и отображение карты ГИС.
• Отслеживание и отображение местоположения терминала.
• Геозона.

Цифровая система голосовой записи

Цифровая система голосовой записи DVRS разработана для профессиональной транкинговой радиосистемы Hytera DMR и представляет собой программное обеспечение для записи голоса, работающее по IP-сети. Она обладает колоссальными возможностями записи и позволяет записывать как передачу голоса, так и обмен SMS в целой сети без пропусков и с высоким качеством голоса в аудиофайлах. Управление доступом к записи осуществляется при помощи лицензии, что обеспечивает высокую степень безопасности голосовой записи, а архитектура «браузер-сервер» (B/S) позволяет запрашивать и воспроизводить аудиофайлы в любое время и в любом месте.

Основные особенности

• Голосовая запись по всей цифровой IP-сети.
• Архитектура «браузер-сервер».
• Горячее резервирование повышает стабильность, обеспечивает круглосуточную запись голоса и обмена SMS.
• Управление доступом осуществляется на базе лицензий, обеспечивая высокую степень безопасности.
• Анализ статистики данных записи голоса и SMS.
• Воспроизведение и загрузка файлов по Интернет.
• Гибкая настройка объекта голосовой записи.

Транкинговые терминалы DMR

1. Самая полная номенклатура терминалов транкинговой радиосвязи стандарта DMR. Переносные радиостанции PD705, PD785, X1e и X1p, мобильные радиостанции MD785, взрывобезопасные радиостанции PD795 Ex.
2. Самый маленький в мире, но при этом полнофункциональный переносной терминал DMR-X1e и X1p.
3. Первая в мире дуплексная транкинговая мобильная радиостанция DMR - MD785.
4. Терминал DMR с поддержкой четырех режимов, стандартного аналогового режима, стандартного режима DMR, режима транкинговой связи MPT и DMR.
5. Все терминалы поддерживают обновление программного обеспечения с режима традиционной связи до режима транкинговой связи.
6. Все портативные термины поддерживают степень защиты IP67, мобильные IP54, все радиостанции имеют встроенную функцию GPS и поддерживают стандарт MIL-STD-810C/D/E/F/G.

Общие характеристики

Приемник

Передатчик

Надежность

По причине постоянного развития все характеристики могут быть изменены без предварительного уведомления

Архитектура построения сети

Гибкая сетевая организация системы позволяет строить сети различных масштабов:

Основные технические характеристики:

Обеспечение надежности

Система транкинговой радиосвязи Hytera обеспечивает непревзойдённую надежность за счет многоуровнего режима автономной работы (режим «Fallback»), который предоставляет пользователю сети максимально возможный набор сервисов при аварийной ситуации на сети.

• Уровень 1. Автономная работа в режиме одиночного центра коммутации и управления (для многозоновых систем)


• Уровень 2. Автономная работа в режиме одиночной базовой станции


• Уровень 3. Автономная работа в режиме конвенционального ретранслятора


Также в системе предусмотрено многоуровневое резервирование основных элементов сети и их модулей.

• Уровень 1. Резервирование центра коммутации и управления (локальное или с географическим разнесением)


• Уровень 2. Резервирование контрольного канала базовой станции


• Уровень 3.Резервирование контроллера базовой станции


• Уровень 4. Резервирование блока питания базовой станции


Дополнительное оборудование и приложения

Цифровая система записи и воспроизведения переговоров

Профессиональная цифровая система записи переговоров (DVRS) основанная на IP протоколе предоставляет пользователю надежное и экономически эффективное решение для записи, хранения и воспроизведения переговоров и коротких сообщений. Ее емкость позволяет осуществлять запись по всей сети без потери качества. Контроль доступа на основе режима лицензий обеспечивает высокий уровень безопасности информации, а архитектура «Веб-браузер/Сервер» позволяет воспроизводить аудиофайлы в любое время в любом месте при помощи персонального компьютера.

Сервер системы записи и воспроизведения переговоров Функционал: запись переговоров абонентов по всей сети; запись коротких сообщений; анализ записанных данных. Основные преимущества: система записи базируется на IP технологии; архитектура «Веб-браузер/Сервер»; поддержка технологии «горячего» резервирования; многоуровневый контроль доступа к системе; конструктив сервера позволяет его монтировать в стандартную 19” стойку; гибкая конфигурация системы.

Система воспроизведения переговоров Функционал: воспроизведение и скачивание записанных файлов; возможность сортировки и поиска данных по различным параметрам. Основные преимущества: в качестве клиентского терминала используется обычный ПК, оснащенный сетевым интерфейсом; не требуется установка дополнительного программного обеспечения: работа с системой осуществляется через веб-браузер.

Система управления сетью

Система управления сетью построена на архитектуре «Клиент/Сервер» и предоставляет функции управления, мониторинга и обслуживания сети.

Клиент системы управления сетью (NMC) Функционал: управление абонентами; управление конфигурацией элементов системы; управление отказами; управление безопасностью; управление топологией сети; сбор и анализ статистических данных о производительности. Основные преимущества: поддержка SNMP: обеспечивает простую интеграцию в другие системы управления сетью; в качестве клиентского терминала используется обычный ПК, оснащенный сетевым интерфейсом; адаптированная архитектура «Клиент/Сервер»: поддержка многопользовательского режима в больших сетях; возможность удаленного обновления программного обеспечения сетевых элементов; возможность программирования абонентских терминалов через радиоинтерфейс (OTAP).

Система диспетчеризации

Система диспетчеризации построена на архитектуре «Клиент/Сервер» и предоставляет пользователю базовые голосовые сервисы такие как индивидуальный и групповой вызов, а также дополнительные возможности диспетчеризации.

ПО Диспетчера Функционал: осуществление индивидуальных, гупповых и широковещательных типов вызовов; установление голосового вызова с абонентами ТфОП или корпоративной АТС; осуществление вызова по всей сети; поддержка позднего подключения к групповому вызову и экстренного вызова; различные средства световой и звуковой индикации; запись детальной информации о вызове; поддержка предустановленных статусных, текстовых, экстренных сообщений, а также шаблонов сообщений; возможность установления вызовов между диспетчерами. Основные преимущества: управление динамическими группами (DGNA); система поддерживает внешние устройства: дисплей с технологией «TouchScreen», микрофон с PTT и т.д.; поддержка сервисов AVL: ГИС, отслеживание и отображение местоположения абонентского терминала, воспроизведение пройденного маршрута, работа с геозонами; поддержка сквозного шифрования.

Сравнение систем Pro и Lite
